Hack UPS APC: Baterai Custom & Kalibrasi EEPROM

Rantai Proteksi Daya

Bukan cuma UPS — ini sistem bertingkat

Sebelum bicara soal hack baterainya, penting dipahami UPS ini bukan garis pertahanan pertama. Tiap PC di rumah melewati beberapa tahap sebelum listrik sampai ke power supply-nya — dan tiap tahap punya alasan spesifik untuk ada di posisinya.

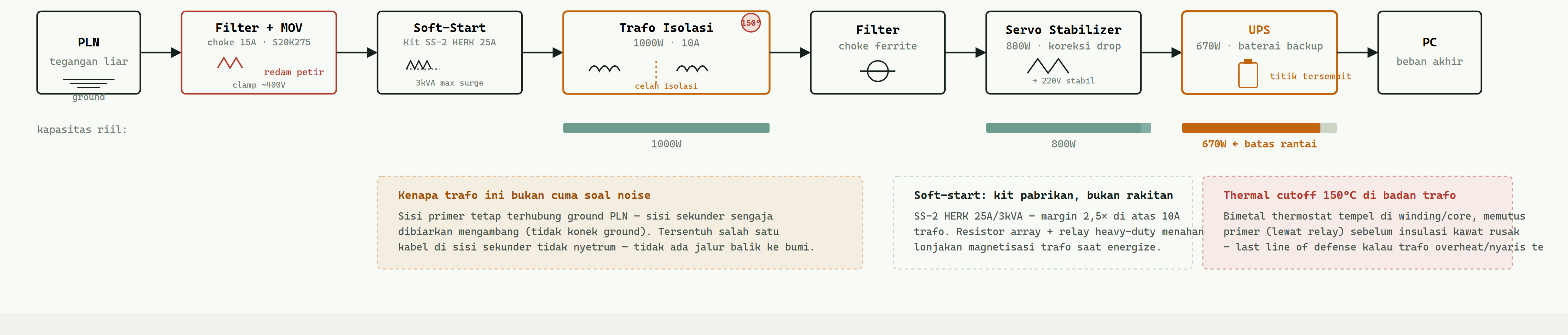

DIAGRAM — RANTAI PROTEKSI DAYA LENGKAP

Geser ke samping untuk melihat seluruh diagram.

Kenapa servo diletakkan setelah trafo isolasi, bukan sebelum? Trafo isolasi — apalagi kapasitas kecil — punya voltage regulation yang kurang bagus: makin berat beban, makin besar drop tegangan di sisi output akibat resistansi belitan & reaktansi bocor internalnya (masuk 220V, keluar bisa di bawah itu). Solusi yang tepat bukan memperbesar trafo, tapi kompensasi aktif pakai AVR servo setelahnya.

Kenapa trafo isolasi, bukan cuma filter biasa? Alasan utamanya keselamatan kerja: sekunder trafo isolasi sengaja tidak dihubungkan ke ground, jadi kalau tidak sengaja tersentuh salah satu kabel di sisi itu, tidak ada jalur balik arus lewat tubuh ke bumi — tidak nyetrum. Filter ferrite di kedua sisi menutup celah yang tidak bisa diblok isolasi galvanis saja (noise frekuensi tinggi masih bisa menyelinap lewat kapasitansi antar-lilitan), dan varistor (MOV) di sisi masuk meredam lonjakan tegangan saat petir sebelum sempat merambat ke seluruh rantai.

Thermostat 150°C tidak boleh langsung memutus jalur primer 10A — kontaknya cuma pas-pasan untuk beban sebesar itu dan akan aus kalau trip berulang kali. Solusinya: thermostat cuma menggerakkan koil relay (arusnya kecil, jauh di bawah rating thermostat), dan relay itu yang benar-benar memutus primer trafo. Skema di bawah ini juga sengaja dibuat latch (mengunci OFF), bukan auto-reset — begitu trafo dingin lagi setelah trip, sistem tidak otomatis menyala sendiri. Harus ditekan tombol reset manual, supaya penyebab overheat-nya benar-benar dicek dulu, bukan sekadar kedip mati-nyala berulang yang justru bisa memicu percikan di kontak relay.

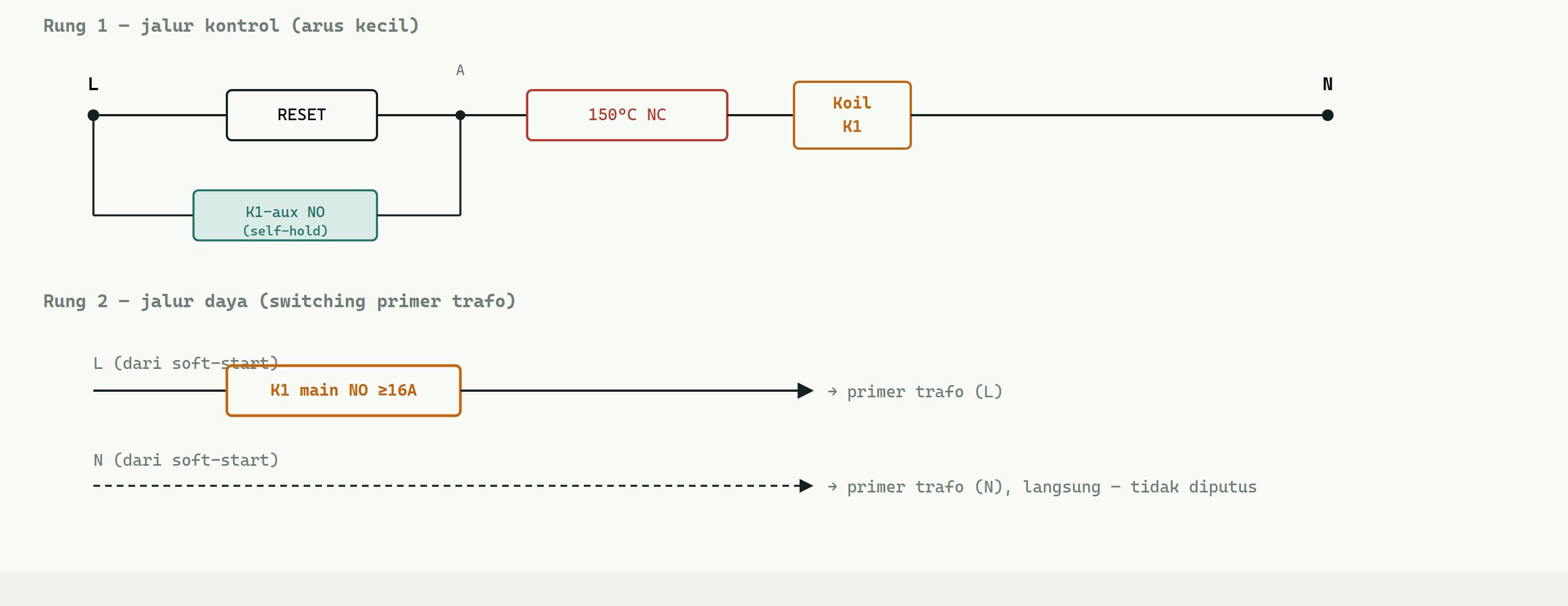

DIAGRAM — SKEMA THERMAL CUTOFF (LADDER LOGIC)

Geser ke samping untuk melihat seluruh diagram.

Kenapa Bisa Murah

UPS "rusak" itu biasanya cuma baterainya yang mati

Mayoritas pengguna awam menganggap UPS mati total begitu baterainya soak, padahal elektronik inti — inverter, PCB, transfer switch — hampir selalu masih sehat. UPS jenis ini banyak dijual sangat murah tanpa baterai karena penjual/pembeli menganggapnya "rusak". Di sinilah selisih harganya datang.

Cara Kerja

Lima tahap dari beli sampai terverifikasi

1. 01Beli unit bekas tanpa baterai

   Cari listing "unit saja" — jauh lebih murah daripada yang sudah termasuk baterai, karena kebanyakan penjual menganggap baterai mati = tidak ada nilai jual.

2. 02Bongkar dudukan baterai

   Lepas sirip/rib plastik penahan baterai bawaan supaya baterai kapasitas lebih besar (12V 20Ah) muat masuk. Ini murni struktural, tidak menyentuh sirkuit — aman selama tiga syarat terjaga: kontak terminal tetap kencang, baterai tidak bisa bergeser menyentuh PCB, dan casing tidak retak akibat beban ekstra.

3. 03Pasang baterai pengganti

   2× 12V 20Ah (disusun seri, tetap 24V nominal sesuai desain aslinya) — muat sangat pas, yang justru bagus: baterai tidak bergoyang, kontak lebih stabil. Konsekuensinya cuma unit jadi lebih berat.

4. 04Kalibrasi ulang lewat APCFIX

   Reset Batteries Replaced Date dan sesuaikan Battery Packs (pengali kapasitas di firmware) supaya estimasi runtime mendekati kapasitas riil, bukan asumsi baterai bawaan pabrik. Tautan: http://93.125.49.123/apcfix/

5. 05Verifikasi manual pakai multimeter

   Jangan percaya begitu saja angka "battery capacity" di software. Ukur resting voltage (idealnya ~12,6–12,8V per unit 12V saat full charge) dan voltage saat UPS pindah ke battery mode.

Data Terukur

Validasi dari pemakaian nyata

Dengan baterai 24V ~20Ah (setelah efisiensi inverter ±85%, kapasitas usable ≈ 408Wh), pengalaman langsung memakai RTX 3070 Ti di beban 350–500W bertahan ±1 jam saat listrik padam — cocok dengan perhitungan 408Wh ÷ ~400W ≈ 61 menit. Angka ini dipakai sebagai basis proyeksi berikut untuk beban CPU+GPU lain, dengan batas keras inverter UPS sendiri (±670W kontinu) — kapasitas baterai sebesar apa pun tidak menolong kalau beban melewati angka ini.

Ekonomi

Selisih biaya vs beli jadi

Contoh perhitungan riil dari harga pasar Tokopedia (Agustus 2026): unit bekas tanpa baterai Rp782.130, baterai Chilwee 12V 20Ah × 2 Rp776.000, kabel kalibrasi khusus Rp174.000 — sekali beli, dipakai ulang.

Eksperimen Berikutnya

Migrasi ke LiFePO4

Rencana lanjutan setelah baterai SLA ini habis usia pakai: pindah ke LiFePO4 dengan BMS proteksi penuh per-sel. Tantangannya beda dari sekadar ganti Ah — kurva charging LiFePO4 tidak sama dengan lead-acid. Charger internal UPS dikalibrasi untuk float ~13,5–13,8V per 12V nominal (~2,25–2,3V/sel lead-acid), sementara LiFePO4 butuh ~3,4–3,6V/sel saat charge, nominal ~3,2V/sel.

• Jalur drop-in: pakai pack 4S (4×3,2V ≈ 12,8V nominal) yang memang didesain pabrik untuk meniru kurva 12V lead-acid — BMS bawaannya umumnya sudah toleran terhadap charger lead-acid standar dalam batas tertentu. Risiko paling rendah.
• Jalur custom: cell lepas + BMS terpisah dengan proteksi penuh per-sel. Lebih terkontrol, tapi wajib ukur dulu float voltage aktual charger UPS lalu dibandingkan ke ambang OVP (over-voltage protection) BMS pilihan — kalau melebihi, BMS akan memutus charging (gagal aman, bukan bahaya, tapi charging berhenti sampai disesuaikan).

Dibagikan sebagai catatan pengalaman pribadi untuk sesama hobiis elektronik arus lemah. Bukan afiliasi/dukungan resmi dari APC atau merek baterai yang disebut. Pastikan paham dasar keselamatan kelistrikan & penanganan baterai timbal-asam/lithium sebelum mencoba hal serupa.
